標定工具能在車跑起來的同時，把 ECU 裡一個記憶體位址顯示成「點火提前角 18°」並讓你即時調整——中間的翻譯就是 A2L 檔（ASAM MCD-2 MC）。它描述每個量測與標定物件的位址、型別、換算公式與單位。而 A2L 最要命的一件事是：位址是連結器決定的，每次重新編譯都可能變。生成路徑選錯或流程沒接好，標定工具就會標到記憶體的亂區。
本文是 XCP 是什麼 的實作深入篇。XCP 負責「怎麼讀寫記憶體」，A2L 負責「哪個位址是什麼」。
A2L 裡裝了什麼
一個 A2L 物件（以一個標定量為例）至少描述：
- 位址：這個變數在 ECU 記憶體的哪裡
- 資料型別：ubyte / sword / float⋯
- 換算公式（COMPU_METHOD）：raw → 物理值，跟 DBC 的因子偏移同一個概念
- 上下限與單位
- 結構／維度：曲線（1D）、映射表（2D MAP）的軸與點數
其中位址是所有麻煩的根源——它不是人寫的，是編譯連結出來的，所以 A2L 的生成永遠繞著「怎麼拿到正確位址」打轉。

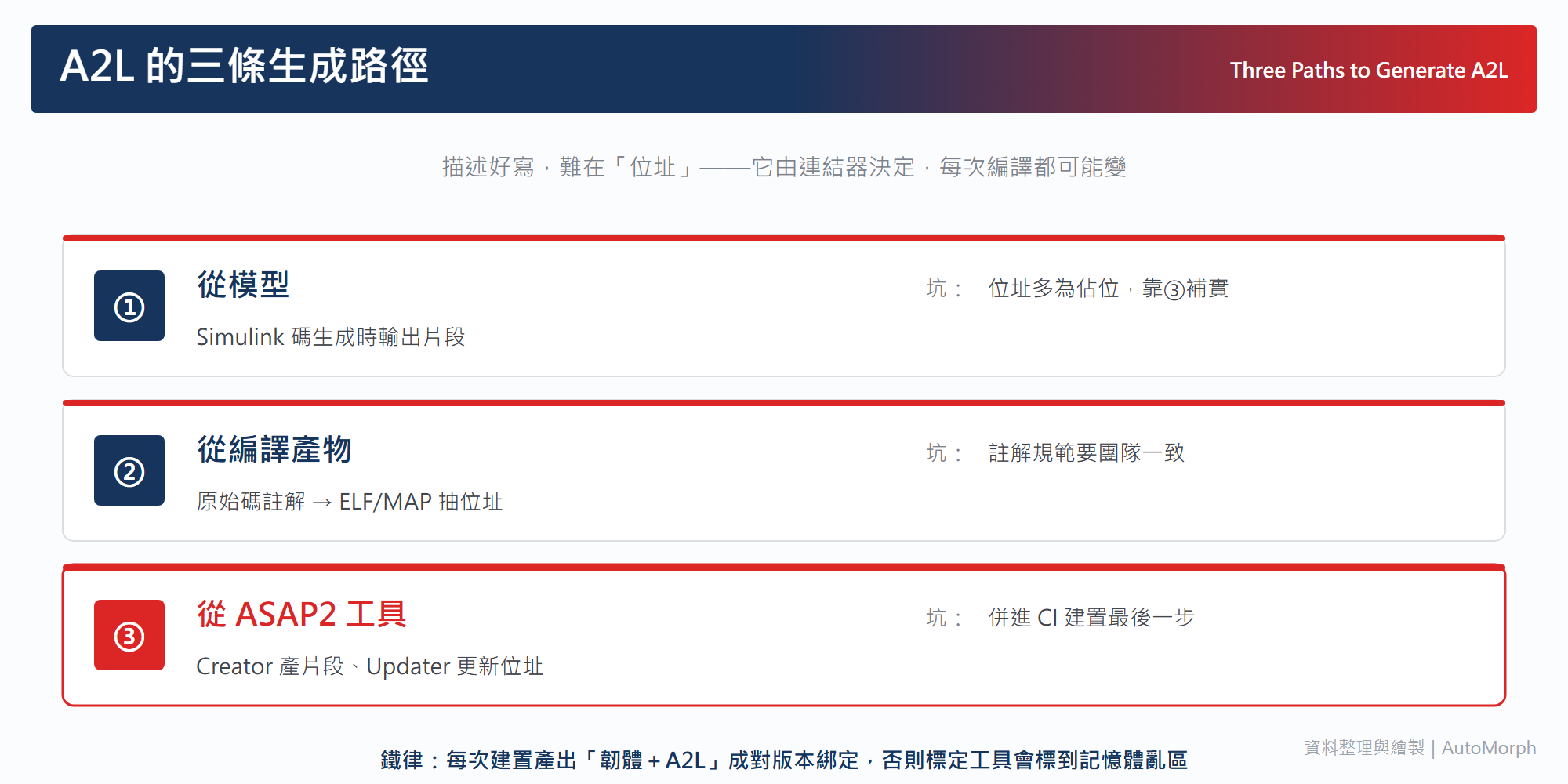

三條生成路徑
| 路徑 | 怎麼做 | 適合 | 主要的坑 |
|---|---|---|---|
| ① 從模型（Simulink） | 模型碼生成時，工具依標記的可標定參數直接輸出 A2L 片段 | 以 MBD 為主的動力／控制開發 | 片段還要併入手寫碼的部分；位址此時多半是佔位，要靠路徑③補實 |
| ② 從編譯產物（ELF/MAP＋註解） | 在原始碼用特殊註解標記變數 → 編譯 → 從 ELF 的除錯資訊（DWARF）或 MAP 抽出位址 | 手寫 C 為主的專案 | 註解規範要團隊一致；型別解析依賴除錯資訊完整 |
| ③ 從 ASAP2 工具鏈 | 用 ASAP2 Creator／Updater 這類工具：Creator 依註解產片段、Updater 用編譯後的位址更新 | 大型專案的標準流程 | 工具鏈步驟多，要接進建置腳本 |
實務上最常見的是組合：路徑①或②先產出「有描述、位址是佔位」的 A2L，再用路徑③的 Updater 在每次建置後把佔位位址換成真實位址。這一步就是「A2L Update」——它為什麼非做不可，看下一節。
核心紀律：A2L 必須跟著建置走
想像這個災難：韌體改了一版重新編譯，某個變數的位址從 0x8000_1200 移到 0x8000_1240，但你拿的是舊 A2L——標定工具照舊位址去讀寫：
- 讀：畫面上的「轉速」顯示成一個跳動的亂數（讀到隔壁變數）
- 寫：你以為在調點火角，其實在改別的變數——輕則標定無效，重則寫壞關鍵參數
所以鐵律是：每次建置產出「韌體＋A2L」成對的產物，版本綁定。CI 管線裡把 A2L Update 設成建置的最後一步，並讓 A2L 跟 hex 檔一起版本控制——這條做好，「上週明明還對」的靈異事件就消失了（同樣的版本綁定紀律，見 XCP 是什麼 的 A2L 一節）。
檢查清單：拿到 A2L 先驗這些
- 版本對得上：A2L 的來源 hash／時間戳與當前韌體一致
- 位址不是佔位：抽查幾個變數，位址不應該是 0 或一看就假的值
- 換算公式合理：載入工具連上 ECU，關鍵量測值落在合理範圍
- 結構完整：曲線／MAP 的軸與點數對得上實作
- 記憶體頁：有 overlay／分頁（如英飛凌）時，參考頁與工作頁的位址設定正確（標定分頁的概念見 XCP 是什麼）
工具生態
Vector 的 ASAP2 Tool-Set（Creator / Updater / Merger / Checker…）是這條流程的常見選擇；標定端 CANape 讀 A2L 連 ECU 做量測與標定。市面上也有其他標定工具，但A2L 是 ASAM 開放標準——檔案格式跨工具通用，這也是它作為「單一地圖」價值的來源。
