車載網路通訊協定解析:掌握 CAN Bus 相容性測試關鍵

隨著車載網路架構日益複雜,確保各個 ECU 之間的相容性已成為系統穩定的關鍵。歐特莫夫提供涵蓋物理層至應用層的全方位 CAN Bus 相容性測試方案,利用核心工具深入驗證訊號完整性與通訊穩定性。我們協助客戶識別潛在的通訊衝突、錯誤訊框處理機制及匯流排在極限負載下的行為表現,透過克服這些技術難點,確保您的電子控制單元能完美整合於整車網路中,滿足嚴格的車規要求。

CAN Bus 相容性測試怎麼做?整車失敗卻沒人承認是自己的 ECU
相容性測試影片
在 YouTube 觀看

CAN Bus 相容性測試怎麼做?整車失敗卻沒人承認是自己的 ECU

歐特莫夫獨立製作影片;Vector 與 CANoe、CANalyzer、CANape 等為 Vector Informatik GmbH 之商標。

01 我們的技術方法

  • 物理層電氣特性量測 (Physical Layer)
  • 以 CANoe/vTESTstudio 內建的 CAPL AI Assistant,用自然語言快速生成與審查 CAPL 測試腳本
  • 通訊協定與資料鏈結層驗證 (Data Link Layer)
  • 網路管理與錯誤處理測試 (Network Management)
  • 自動化相容性測試執行 (Automated Conformity Testing)

02 使用的核心工具

我們利用業界標準的 Vector 工具來執行此解決方案:

業界標準的網路開發、測試和分析工具。我們使用 CANoe 來模擬其餘匯流排節點,並執行自動化測試腳本 (CAPL) 來驗證 ECU 行為。

整合示波器硬體於 CANoe 環境中,實現自動化的物理層分析。可精確量測 CAN/CAN FD 的差分電壓、位元寬度、上升/下降時間,並自動產生成符合規範的測試報告。

用於設計複雜自動化測試序列的圖形化開發環境。將測試邏輯與硬體抽象化,顯著提升測試案例的可讀性與重用性。

專用的干擾產生器 (Disturbance Interface)。能夠在 CAN 匯流排上精確地注入物理層和邏輯層錯誤,以測試 ECU 的錯誤處理機制。

專為車載網路實體層測試設計的硬體擴充模組。可執行精確的供電中斷模擬、欠壓/過壓穩定性測試,確保硬體電源特性符合 ISO 標準。

VN 系列 Interface
更多工具介紹

高效能匯流排網路介面 (如 VN1630A)。提供極低延遲的封包傳輸與精確的時戳紀錄,是確保測試資料準確性的硬體基石。

03 技術難點

全流程自動化追溯:整合 Polarion 與 vTESTstudio,實現從需求到報告的自動化雙向連結,確保測試零死角。
微秒級干擾模擬:利用 VH6501 執行微秒級物理層干擾注入,精確復現偶發性通訊故障。
邏輯與波形同步:完美同步 CANoe 邏輯與 PicoScope 波形,一鍵鎖定通訊異常的物理層真因。
動態電源合規:結合 VH1160 模擬嚴苛電源波動,驗證 ECU 在電壓驟降下的通訊穩定性。

什麼是 CAN Bus 相容性測試?

CAN Bus 是車輛的神經網路,負責傳輸關鍵的控制訊號。相容性測試旨在確保不同供應商的 ECU 接入網路後,皆能符合車廠的物理層電氣規範與通訊協定標準,避免因阻抗匹配不良、採樣點偏移或電壓準位異常而導致的通訊錯誤。

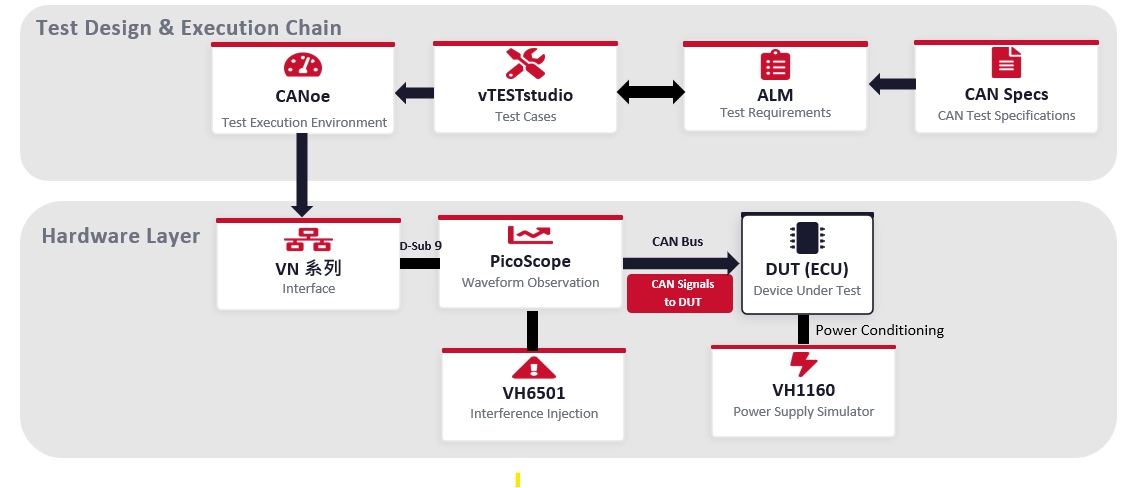

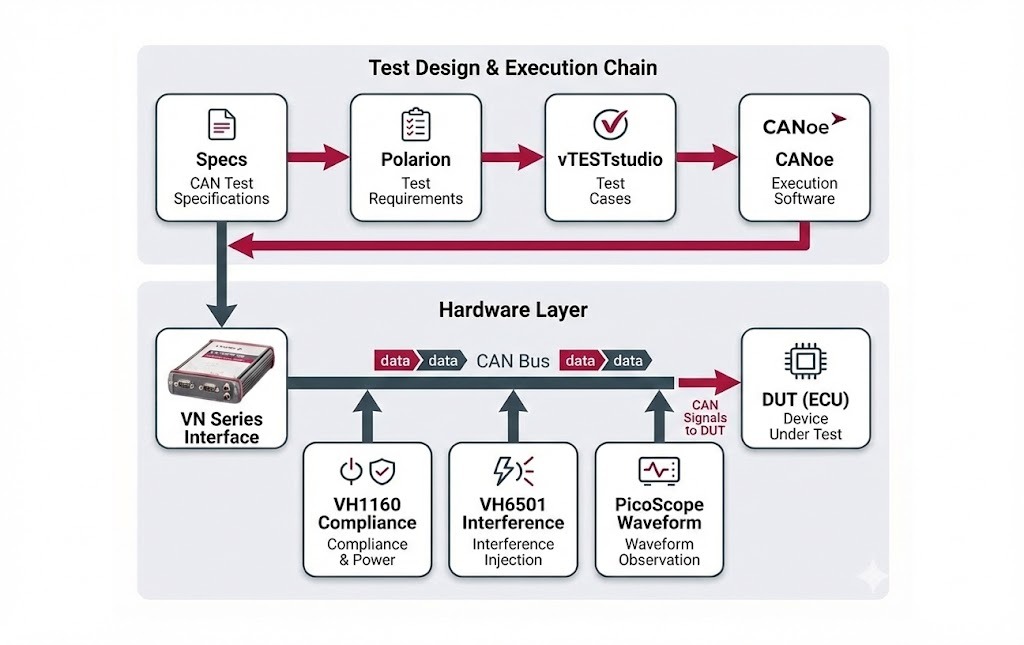

核心功能與技術優勢

核心功能與技術優勢
1
需求定義與測試矩陣建立

從 CAN 測試規範(Specs)出發,使用 Polarion 與 Excel 建立可追溯的測試矩陣 (Test Matrix),確保每一條測試需求都能對應到具體的測試案例,不遺漏任何邊界條件。

2
殘餘匯流排模擬 (RBS) 與環境搭建

利用 Vector 工具鏈 (CANoe + VN Interface) 搭建殘餘匯流排模擬 (RBS) 環境,模擬真實車輛網路中其他 ECU 的行為,為待測物 (DUT) 提供完整的通訊上下文。

3
vTESTstudio 案例開發與 CAPL 整合

使用 vTESTstudio 設計結構化的自動化測試流程,並結合 CAPL 程式語言進行底層訊號控制與邏輯判斷,實現複雜的錯誤注入與動態行為驗證。

4
全自動化執行與壓力測試

將測試專案導入 CANoe 進行無人值守的自動化執行,包含連續 24-48 小時的通訊壓力測試 (Stress Test),即時監控並記錄 Bus Load、Error Frames 等關鍵指標。

5
標準化報告產出與分析

測試結束後自動生成詳細的 PDF/HTML 測試報告,包含通過/失敗統計、波形截圖與詳細 Log 分析,協助開發團隊快速定位問題並提出改善建議。

歐特莫夫的技術服務流程

匯流排測試的難處常在於「失敗了但不知道是誰的問題」。四個階段把環境與判斷依據先建立起來,讓失敗可以被歸因。

1
階段一

網路現況與測試範圍確認

盤點匯流排拓撲、節點與訊號資料庫,確認哪些節點是待測件、哪些需要模擬。範圍先界定清楚,模擬環境才不會做得過大或不足。

2
階段二

測試環境建置

依範圍配置介面卡與剩餘匯流排模擬,並建立可重複的環境設定基線。換人接手時能直接還原同一套環境,是後續回歸測試可信的前提。

3
階段三

自動化執行與問題定位

執行測試並在失敗時協助定位:區分是待測件的問題、模擬環境的問題,還是測試案例本身寫錯。這一步做得好,才不會把時間花在追假問題上。

4
階段四

報告與回歸維運

建立標準化的報告格式與回歸範圍的判斷方式,讓每次軟體更新後都清楚該重跑哪些項目,而不是全部重跑或憑印象挑。
