ECU 參數診斷與校正解決方案
ECU 參數診斷與校正是一項將軟體邏輯與硬體特性完美匹配的關鍵工程。在車輛開發過程中，雖然控制軟體的邏輯已經寫定，但許多關鍵數值如點火正時、噴油量、馬達扭力輸出曲線等，仍需依據實際硬體的公差、不同的駕駛環境以及嚴格的法規要求進行微調。標定的另一半工程在「資料」：誰改了哪個參數、哪一版標定對應哪一版軟體、交付時拿哪一份——用 vCDM 這類標定資料管理機制建立版本與權限，標定成果才能在團隊與供應鏈之間安全流動。
免燒錄線上調校的 ECU 參數量測與校正工具鏈
這條鏈要解決的核心問題，是「控制邏輯已經寫定，但點火正時、噴油量、馬達扭力這些關鍵數值，仍要依硬體公差、駕駛環境與法規即時微調——重新燒錄太慢，傳統匯流排頻寬又不夠」。做法是用 CANape 在不重新燒錄的情況下線上調校，再以 VX1000 直接存取微控制器記憶體，取得高頻寬的量測與旁路 (Bypassing) 能力。
全方位的 ECU 測量與校正工具，支援 XCP／CCP，提供視覺化介面與腳本，可在不重新燒錄的情況下線上調校 RAM 中的參數。
高速測量與校正介面，透過 POD 或除錯介面直接存取微控制器記憶體，繞過匯流排頻寬限制，實現高頻寬資料擷取與旁路 (Bypassing)。
- 不重新燒錄就能即時微調 RAM 中的參數，當場驗證調校效果
- 同步觀測數千個 ECU 內部變數，把抽象資料化為波形與儀表板
- 以 VX1000 繞過 CAN 頻寬限制，達成微秒級擷取，看得到瞬態響應
- 觸發條件自動記錄異常前後的資料，快速回溯問題根源
為什麼這樣架：技術判斷與往前一步
什麼是 ECU 參數診斷與校正？
ECU 參數診斷與校正是連接軟體邏輯與實體硬體的關鍵橋樑。透過此技術，工程師能在不重新燒錄程式碼的情況下，即時微調 ECU 內部的控制參數（如點火正時、馬達扭力），以補償硬體公差並優化控制策略，確保車輛在各種工況下皆能展現最佳性能。

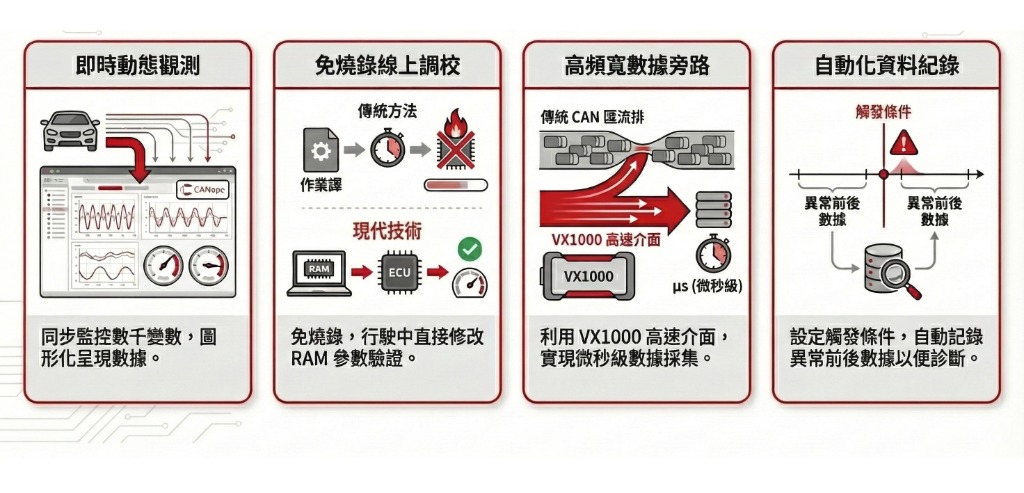

核心功能與技術優勢
🔍 點圖可放大看清楚
即時動態觀測
能夠同步監控數千個 ECU 內部變數，透過 CANape 的圖形化介面，將抽象的資料轉化為易於理解的波形圖與儀表板。
免燒錄線上調校
傳統方法需修改程式碼後重新編譯並燒錄，耗時且效率低。我們的技術允許在車輛行駛中直接修改 RAM 中的參數，立即驗證調校效果。
高頻寬資料旁路
利用 VX1000 的高速介面技術，繞過傳統 CAN 匯流排的頻寬限制，實現微秒級的資料擷取，這對於分析瞬態響應至關重要。
自動化資料紀錄
系統可設定觸發條件，自動記錄異常發生前後的資料，協助工程師快速回溯問題根源，進行基於資料的精確診斷。
歐特莫夫的技術服務流程
我們提供從環境建置到實際調校的完整服務流程，確保客戶能無縫導入此先進技術：
協定整合與 A2L 文件配置
首先協助客戶定義與配置 A2L 文件，這是 ECU 的地圖檔案，詳細描述了記憶體位址與變數的對應關係。我們確保 XCP 或 CCP 協定與硬體介面正確對接，建立穩定的通訊基礎。
基於 VX1000 的硬體介面架設
根據 ECU 的微控制器類型，選擇合適的 POD 或除錯介面進行物理連接。此階段重點在於確保高頻寬資料傳輸的訊號完整性，並完成初步的連線測試。
動態參數測量與基準線建立
利用 CANape 進行實車或台架測試，擷取原始運作資料。建立性能基準線 Baseline，識別出需要優化的關鍵參數區域，例如冷啟動不順或換檔頓挫的特定工況。
線上校正與性能驗證
工程師在即時運作中調整參數，觀察車輛反應的變化。透過反覆的微調與驗證，直到各項性能指標達到預期目標。最後將優化後的參數集導出，準備整合至最終的量產軟體中。
常見問題
校正參數一定要重新燒錄程式嗎？
不必，這正是線上校正的價值。透過 XCP／CCP 與 A2L 地圖檔，CANape 能在車輛行駛中直接修改 RAM 中的參數（如點火正時、馬達扭力），立即驗證調校效果，省去修改程式碼、重新編譯與燒錄的時間。
A2L 文件是什麼，為什麼重要？
A2L 是 ECU 的「地圖檔案」，詳細描述記憶體位址與變數的對應關係。有了正確的 A2L，工具才知道要讀寫哪個記憶體位置的哪個參數，因此協定整合與 A2L 配置是整個校正流程穩定通訊的基礎。
為什麼需要 VX1000，用 CAN 不夠嗎？
車輛電子資料吞吐量呈指數成長，傳統 CAN 匯流排的頻寬往往不足以支撐高頻率即時擷取。VX1000 透過 POD 或除錯介面直接存取微控制器記憶體，繞過匯流排頻寬限制，實現微秒級的資料擷取與旁路 (Bypassing)，對分析瞬態響應至關重要。
這套方案和 SOVD 服務導向診斷有關係嗎？
有。標定與診斷的邊界在服務化之後會變模糊，歐特莫夫可協助評估既有的 CDD 診斷資產如何延伸到服務導向架構 (SOVD)，並以 ODXStudio 的檢查規則確認 SOVD 與 UDS 的對應關係正確。
