車輛資料記錄解決方案-高效能 ECU 診斷與遠端監控
歐特莫夫提供專業 GL Logger 技術解決方案，支援 CAN/CAN FD/LIN/Ethernet 多協定記錄。具備快速啟動、自動休眠喚醒及遠端資料傳輸功能，適用於三高測試與無人值守場景，大幅提升車輛測試效率。
從車端擷取到雲端分析的車輛資料記錄工具鏈
這條鏈要解決的核心問題，是「三高測試與無人值守場景下，關鍵資料要抓得到，車隊資料還不能靠人工拔硬碟」。做法是用堅固的記錄器在觸發條件下精準擷取多協定資料，透過雲端自動回傳，再用分析軟體結合 GPS 與影像還原故障當下的情境。
堅固耐用的車用資料紀錄器，支援毫秒級上電、低功耗休眠與多種匯流排介面，適合長期實車測試；產品線並涵蓋新一代 Smart Logger。
vMeasure exp
靈活的測量軟體，可同步擷取 ECU 訊號、GPS 位置、影像以及類比感測器資料，讓多來源資料在同一時間軸上對齊。
vLoggerCloud
雲端資料管理平台，提供遠端裝置管理與資料儲存，讓分散在外的車隊資料自動回傳、集中管理。
專業的訊號分析軟體，視覺化與分析大量測量資料並支援自動化報告生成，結合 GPS 與影像還原故障情境。
- 毫秒級上電與自動休眠喚醒，關鍵資料抓得到又不會讓電瓶虧電
- 觸發式記錄只留高價值資料，海量資料不再淹沒真正要看的片段
- 車隊資料經 4G/5G 自動上傳雲端，工程師在辦公室就能取得，不必拔硬碟
- 結合 GPS 軌跡與影像還原故障當下情境，問題回饋與解決更快
為什麼這樣架：技術判斷與往前一步
什麼是 GL Logger？
GL Logger 是一款專為汽車研發與測試領域打造的高性能資料記錄設備。它不僅是一個被動的資料儲存盒，更是一個具備邊緣計算能力的智慧型終端。該產品系列可全面支援 CAN、CAN FD、LIN、FlexRay 及 Ethernet 等主流車載網路通訊協定，並能同步記錄數位與類比輸入值以及攝影機影像資料。透過支援診斷協定或 CCP/XCP 標定協定，GL Logger 能夠深入讀取 ECU 內部的核心參數，廣泛應用於三高測試、故障排查、主觀性能評價及自動駕駛演算法驗證等場景。
核心功能與技術優勢
🔍 點圖可放大看清楚
GL Logger 具備快速開機與多種自動喚醒機制，有效解決耗電問題並確保捕捉關鍵資料。透過 CAN/LIN/Ethernet 介面連接車端訊號，依預設條件觸發記錄並打上精確時戳，支援 SD 卡儲存或 4G/5G 雲端即時上傳。

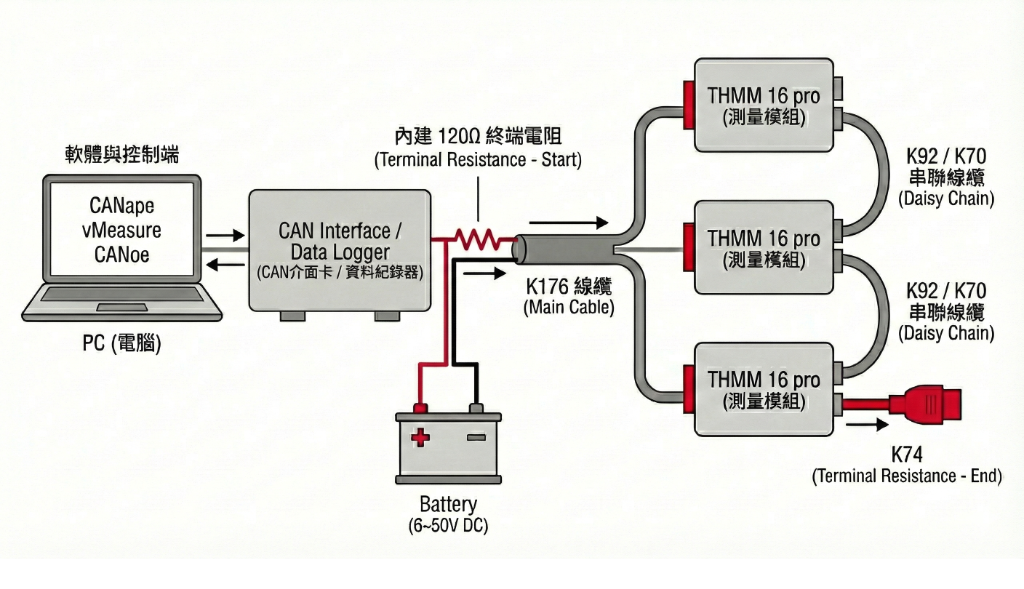

模組化擴展：高精度溫度量測整合 (THMM + GL1000)
🔍 點圖可放大看清楚
針對整車路試等需要同步量測多路溫度訊號（K 型、J 型或 T 型熱電偶）的場景，我們透過整合 CSM THMM 測量模組至 GL1000 記錄器來實現。此方案確保了溫度資料能與車輛 CAN 匯流排資料在同一時間軸上精確同步。圖中展示了用於配置與連接 CSM THMM 測量模組與終端電阻的示意圖。
配置階段 (實驗室)
首先利用 Vector VN 系列介面卡將 THMM 模組連接至電腦，透過 CSM Config 軟體設定熱電偶類型（Type K/J/T）與取樣頻率。設定完成後，導出定義訊號轉換規則的 DBC 資料庫文件，並將其匯入至 CANape / vMeasure / CANoe 等分析軟體中，以進行即時資料監測與配置驗證。
整合紀錄階段 (實車)
將配置好的 THMM 模組透過 CAN 介面接入 GL1000 記錄器。GL1000 依據匯入的 DBC 文件，即可在路試過程中自動識別並同步記錄來自 THMM 的高精度溫度資料，無需連接電腦即可獨立運作。

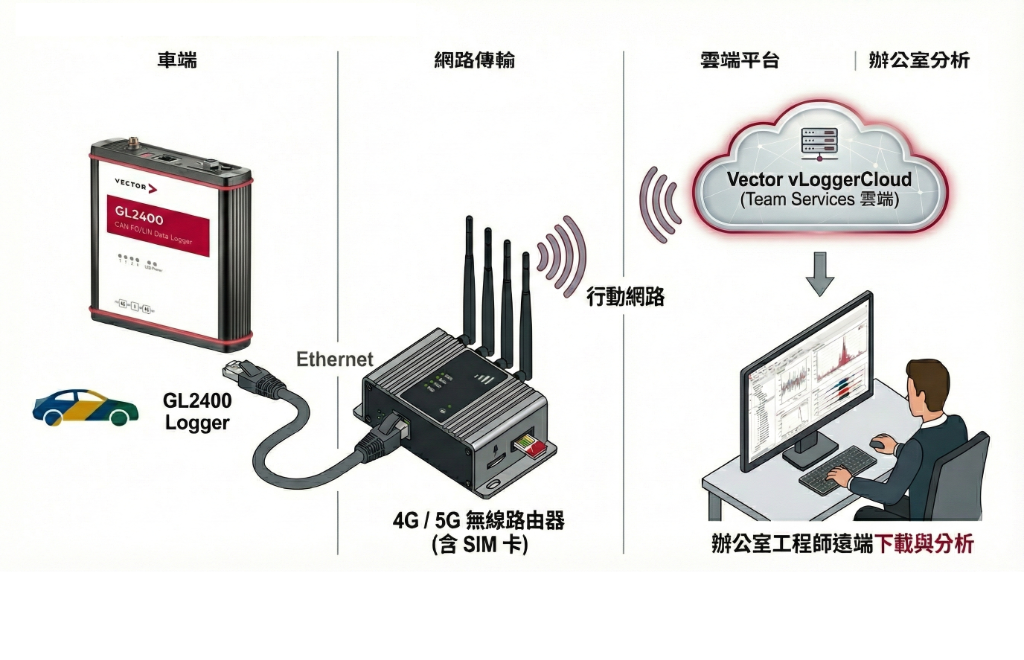

無人值守遠端傳輸：即時雲端資料同步 (GL2400 + vLoggerCloud)
🔍 點圖可放大看清楚
對於分散在外的測試車隊，傳統人工拔取 SD 卡的方式耗時且缺乏時效性。我們採用 GL2400 搭配車載 4G/5G 路由器的方案，實現資料自動上傳至 Vector vLoggerCloud，讓工程師在辦公室即可即時獲取分析資料。GL2400 透過乙太網連接 4G/5G 路由器，將車端資料經由行動網路無線傳輸至 vLoggerCloud。
車端資料擷取與傳輸
GL2400 記錄器透過乙太網口 (Ethernet) 連接至車載 4G/5G 無線路由器。當車輛運行時，記錄的資料會透過路由器的行動網路自動加密上傳至雲端。
雲端儲存與管理
資料集中儲存於 Vector vLoggerCloud (Team Services 雲端)，提供彈性的雲端儲存空間（實際容量請洽歐特莫夫），方便集中管理並降低資料遺失風險。
辦公室遠端分析
工程師無需接觸實車，即可在辦公室登入雲端平台，遠端下載記錄檔案並使用分析軟體進行研讀，大幅提升問題回饋與解決的速度。
歐特莫夫的技術服務流程
為了將資料紀錄器的效能發揮到極致，歐特莫夫提供了一套分階段的標準化導入流程，確保從需求定義到資料分析的每一個環節都能高效執行：
需求分析與配置規劃
我們首先深入了解客戶的測試目標（如耐久測試、特定故障復現、熱管理分析等）與車型架構。基於此，我們協助規劃所需的硬體組合，並利用圖形化工具設定通訊波特率、導入 DBC/LDF 資料庫。此階段重點在於編寫客製化的觸發腳本與過濾器，確保僅記錄最具價值的高密度資料。
硬體部署與現場除錯
工程師將選定的記錄模組（如 IP65 防護等級的 GL1010/GL2010，或標準型 GL1000/GL2400）與測量設備（如 THMM）專業地安裝於測試車輛中。此階段會進行嚴格的休眠喚醒測試，確認設備在車輛熄火後能正確進入低功耗模式，避免電瓶虧電。同時，我們會設置 LED 指示燈或蜂鳴器，為駕駛員提供直觀的設備運行狀態回饋。
自動化資料擷取與遠端監控
進入實車測試後，設備將執行預設的無人值守記錄任務。對於採用 GL2400 與 vLoggerCloud 的方案，我們會架設並測試遠端傳輸通道。測試人員無需親臨現場，即可在辦公室透過雲端平台監控車隊的資料上傳狀態，並可透過 CCP/XCP 協定遠端發送指令以獲取 ECU 內部參數。
資料轉化與深度分析
測試結束後，不論是從記憶卡取回或自雲端下載，記錄器產生的檔案都能匯出為 BLF、ASC 或 MDF 等通用分析格式（BLF 為 Vector 的原生記錄格式）。我們協助客戶利用 CANape、vMeasure 或 CANoe 等專業離線分析工具進行資料回放，結合 GPS 軌跡與影像資料還原故障發生當下的真實情境，最終完成高品質的技術報告。
常見問題
三高測試、無人值守場景下怎麼確保關鍵資料不漏？
GL Logger 具備毫秒級上電與多種自動喚醒機制，並以邏輯閘與預觸發機制在故障瞬間精準記錄、過濾無效資訊，確保在長期無人值守下關鍵資料抓得到，也不會因待機耗電讓電瓶虧電。
車隊分散在外，資料還要人工拔 SD 卡嗎？
不必。以 GL2400 搭配車載 4G/5G 路由器，資料自動加密上傳至 vLoggerCloud，工程師在辦公室即可即時取得並分析，省去人工拔卡的時間與時效落差。
記錄的資料可以用哪些工具分析？
記錄檔可匯出為 BLF、ASC 或 MDF 等通用格式（BLF 為 Vector 原生記錄格式），再用 CANape、vMeasure 或 vSignalyzer 等工具回放分析，並結合 GPS 與影像還原故障情境。
能同步記錄溫度等類比量測嗎？
可以。透過整合 CSM THMM 測量模組到 GL1000 記錄器，可同步量測多路熱電偶（K／J／T 型）溫度訊號，並與車輛 CAN 匯流排資料在同一時間軸上精確同步。
