電動車充電通訊驗證解決方案
插上去充不了電，卻說不出卡在哪一次握手——這是充電互通性問題最典型的樣貌。我們提供針對 EV 與 EVSE 的充電通訊驗證方案，涵蓋 CCS、NACS、GB/T、CHAdeMO 等主要協定。透過模擬充電過程中的各種狀態與故障，驗證充電控制單元的互通性 (Interoperability) 與標準符合性，確保充電過程的安全與穩定。
從協定分析到實車互通的充電通訊驗證工具鏈
這條鏈要解決的核心問題，是「插上去充不了電，卻不知道卡在哪一次握手」。做法是先用協定分析工具看懂 DIN 70121／ISO 15118 的每一步交握，再用 HIL 安全地重現實車難以製造的故障，最後以並接監聽比對實車真正看到的內容——連 Plug and Charge 的加密連線也能在取得金鑰素材後解密檢視。
充電通訊分析與測試的核心，支援 CCS、NACS、GB/T 等主流標準，把充電過程視覺化，看清每一步交握。
充電 HIL 測試硬體，模擬 EV／EVSE 的電氣特性 (CP／PP／PWM) 並注入電源故障，在實體設備備妥前就安全地驗證。
以並接方式擷取 CP 線上的 PLC 訊號轉為 Ethernet，供 CANoe 解析 DIN 70121／ISO 15118 的 SLAC／V2G 與 IEC 61851 的 PWM；PnC 的 TLS 連線可搭配 Security Manager 解密檢視。
- DIN 70121／ISO 15118 的每一步交握都看得見，握手卡在哪一步一目了然
- 絕緣失效、短路、過溫等實車難以安全重現的故障，用 HIL 安全地模擬
- 並接監聽不需中間人設備，擷取實車 PLC 訊號而不影響原有充電流程
- Plug and Charge 的 TLS 加密連線，在取得金鑰素材後也能解密檢視內容
為什麼這樣架：技術判斷與往前一步
什麼是充電通訊驗證 V-Model 解決方案？
隨著電動車普及，車輛與充電樁之間的通訊穩定性成為了產業的關鍵挑戰。充電通訊驗證 V-Model 解決方案是一套基於系統工程 V 模型理念的測試流程，專為解決電動車 EV 與供電設備 EVSE 之間的複雜通訊互動而設計。這套方案不單僅是硬體的連接測試，更是一套從軟體程式碼底層到系統整合層面的完整驗證邏輯。透過將開發與測試流程對應，我們能確保在每一個開發階段——從需求分析、軟體設計到硬體整合——都有相對應的嚴格測試環節。這種方法能有效識別通訊協定中的錯誤，確保不同品牌、不同標準的車與樁在實際對接時，能達成完美且安全的充電握手。

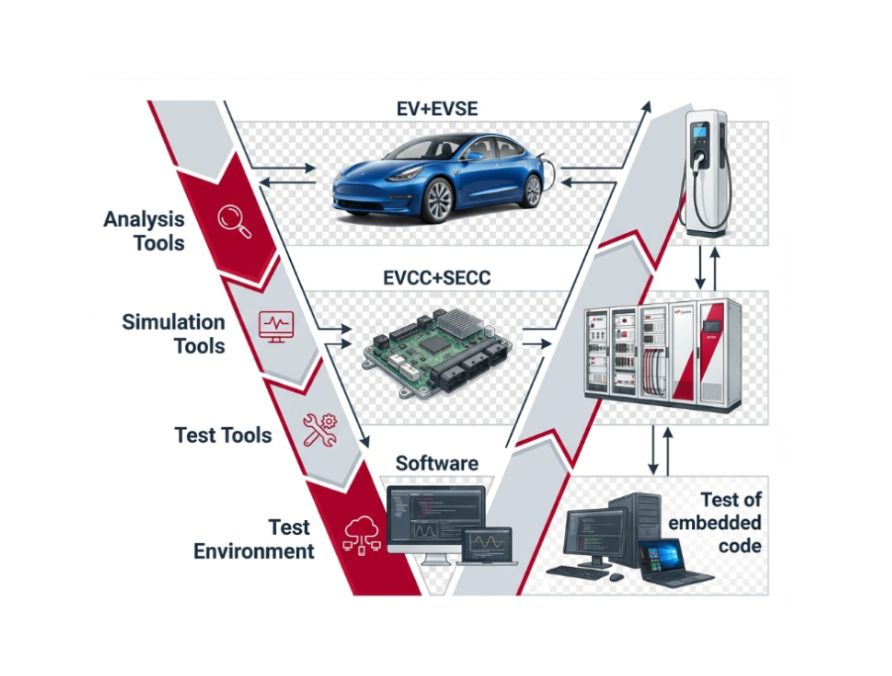

V-Model 全流程測試方案
🔍 點圖可放大看清楚
分析 (Analysis)
在開發初期，利用 CANoe.SmartCharging 等工具進行協定標準的深度解析與需求定義。
模擬 (Simulation)
透過 VT System 模擬 EV 或 EVSE 行為，在無實體設備的情況下進行早期功能驗證。
測試 (Testing)
針對控制器 (EVCC/SECC) 執行 HIL 硬體在環測試，驗證軟硬體整合後的通訊邏輯。
環境整合 (Environment Integration)
最終進行實車與充電樁的系統級對接測試，確保在真實環境下的互通性與穩定性。

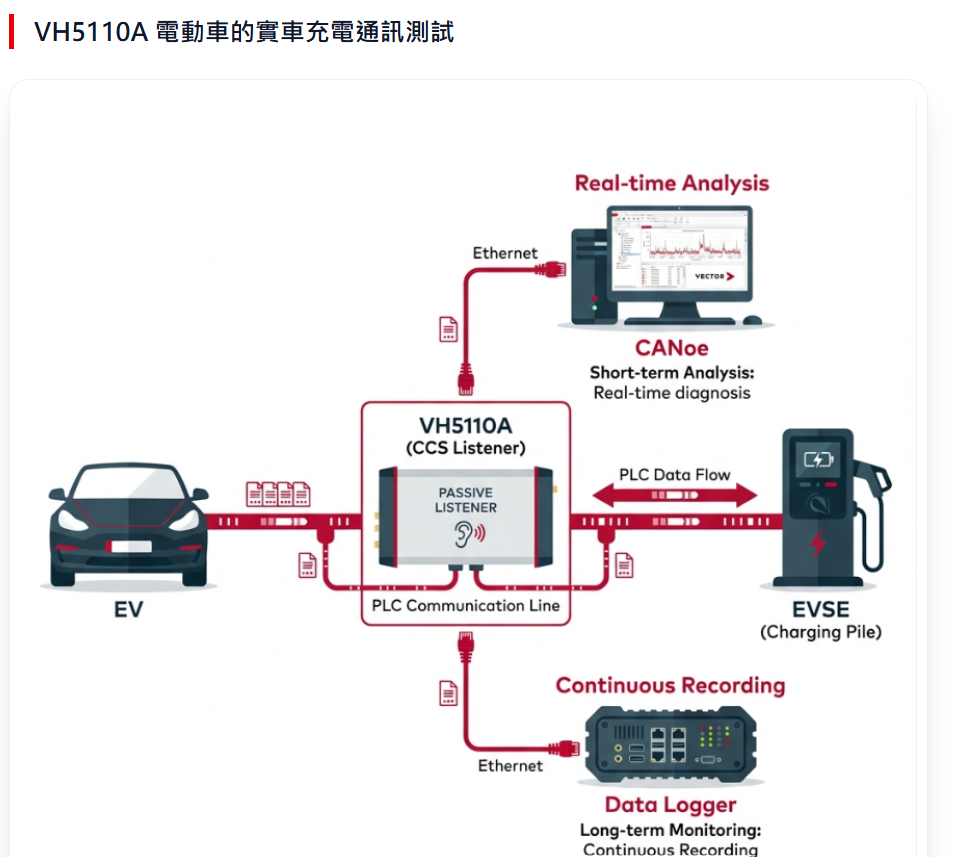

VH5110A 電動車的實車充電通訊測試
🔍 點圖可放大看清楚
無干擾監聽 (Passive Listening)
VH5110A（CCS Listener）以並接方式擷取通訊，不需架設中間人（man-in-the-middle）設備，即時將 PLC 訊號轉為 Ethernet 格式，確保原有充電流程不受影響。
即時分析 (Real-time Analysis)
透過 Ethernet 連接 CANoe，工程師可即時監控充電過程中的每一個通訊封包，快速診斷交握失敗或時序問題。
連續錄製 (Continuous Recording)
搭配 Data Logger 進行長期監控與資料錄製，適用於捕捉偶發性的通訊故障或進行路測資料收集。
加密連線也能看得到內容（TLS 解密）
ISO 15118 的 Plug and Charge（PnC）以 TLS 加密，因此「監聽得到封包，卻讀不到內容」是實務上最常卡住的地方。CANoe 提供兩種解法：在 Vector Security Manager 中手動設定 Master Secret 與 Client Random，或以 CAPL 程式在連線建立時取得 Master Secret。能否適用取決於您能否從待測端取得這些金鑰素材，歐特莫夫會依您的測試情境評估可行的做法。
歐特莫夫的技術服務流程
充電驗證的範圍取決於產品要面對哪些標準與情境。四個階段先把範圍與環境定清楚，再往下執行。
標準範圍與充電情境確認
確認產品要面對哪些充電標準與使用情境，據此界定驗證範圍。範圍先定清楚，設備與測試項目才不會買錯或漏買。
測試環境建置
建置模擬與監聽環境，包含實車監聽的接法，以及加密連線的處理方式。這一步的設定直接決定後面看不看得到通訊內容。
分層驗證執行
依軟體、控制器與整車系統各層執行驗證，並在異常情境下確認系統能安全收斂。重點不只是「能充電」，而是異常時會不會出事。
互通性與回歸
針對不同廠牌充電樁進行互通性驗證，包含行為不完全合規的樁；並建立軟體更新後的回歸範圍判斷方式。
常見問題
充不了電時，怎麼知道卡在哪一步？
用 CANoe.SmartCharging 把 DIN 70121／ISO 15118 的交握過程視覺化，從 SLAC、V2G 到 PWM 參數逐步呈現，就能定位是哪一次握手或時序超時失敗，而不是只知道「充不了」。
絕緣失效、過溫這類故障怎麼測才安全？
用 VT System 充電 HIL 模擬 EV／EVSE 的電氣特性 (CP／PP／PWM) 並注入電源故障，在無實體設備或不冒實車風險的情況下，重現絕緣失效、短路、過溫等極端條件。
監聽實車充電會不會影響原本的充電流程？
不會。VH5110A（CCS Listener）以並接方式擷取通訊，不需架設中間人 (man-in-the-middle) 設備，即時把 CP 線上的 PLC 訊號轉成 Ethernet 給 CANoe 解析，原有充電流程不受影響。
即插即充 (PnC) 是加密的，還看得到通訊內容嗎？
可以，但有前提。ISO 15118 的 PnC 以 TLS 加密，需在 Vector Security Manager 手動設定金鑰素材，或以 CAPL 在連線建立時取得 Master Secret。能否適用取決於你能否從待測端取得這些金鑰素材，歐特莫夫會依測試情境評估可行做法。
