整合式車用示波器解決方案
隨著車用電子系統日益複雜，通訊協定如 CAN FD 與車載乙太網路的速度不斷提升，單純依靠邏輯層面的資料分析已難以應對所有挑戰。當通訊出現間歇性錯誤時，工程師往往需要在數位協定解碼與類比電壓波形之間反覆比對，耗時且容易出錯。而整合式示波器解決方案，專為解決此痛點而生。它將高精度的硬體示波器深度整合至 CANoe 軟體環境中，實現了實體層與資料鏈結層的無縫同步分析，極大地提升了測試與除錯效率。
邏輯與物理層同步的整合式示波器工具鏈

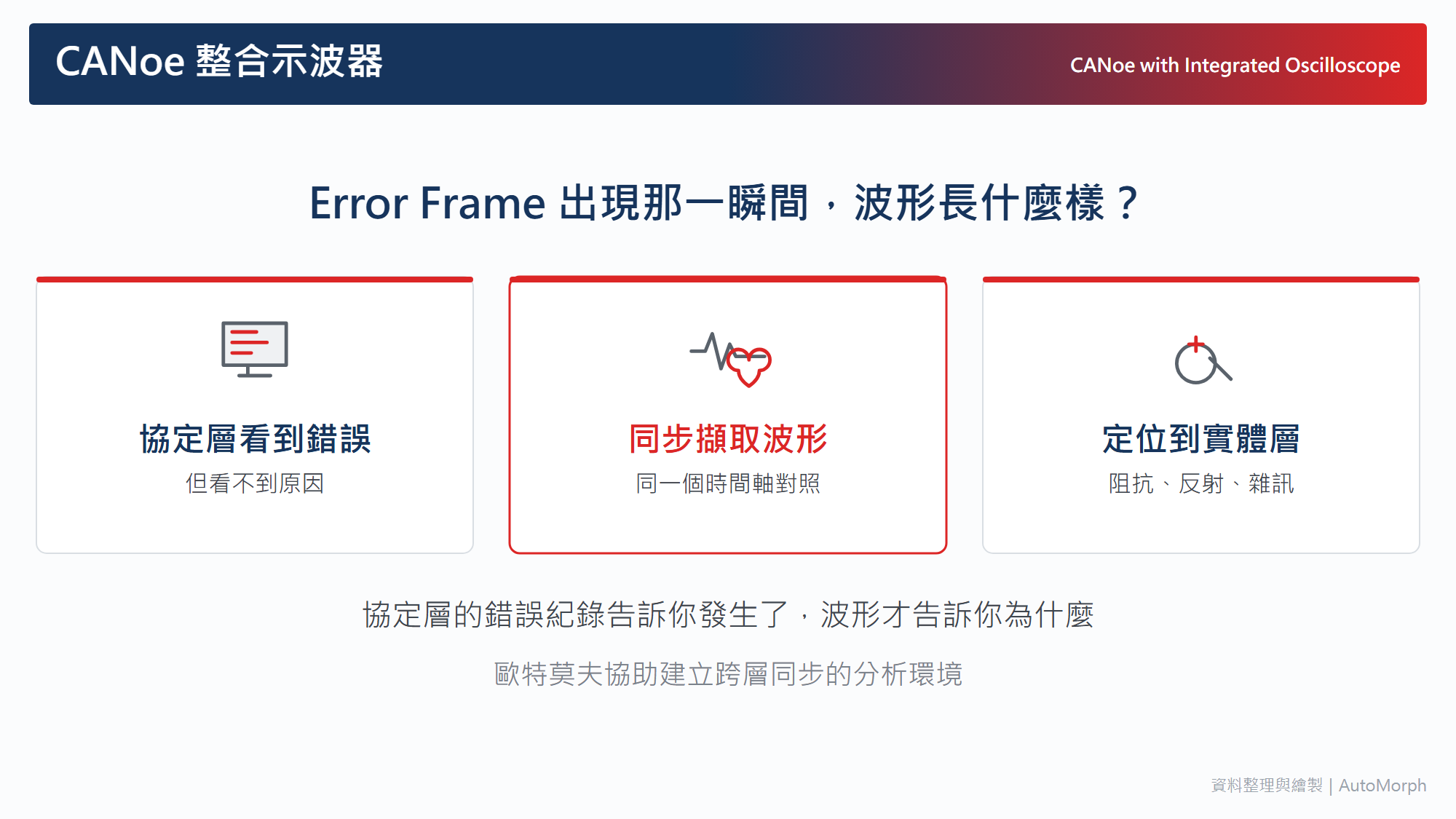

這條鏈要解決的核心問題，是「間歇性通訊錯誤，得在數位協定解碼與類比電壓波形之間反覆比對，既慢又容易看錯」。做法是把高精度示波器深度整合進 CANoe，讓邏輯層與物理層共用同一個時間基準——點一下錯誤訊框，就能看到當下的電壓波形。
核心控制軟體，負責協定解碼、測試腳本執行，以及與示波器硬體的通訊控制。
CANoe 的示波器選項，提供示波器配置、波形顯示、眼圖分析與自動化測試腳本庫，並負責硬體同步觸發。
基於 PicoScope 技術的高精度 USB 示波器（如 Scope 4000／6000 系列），以高採樣率並聯擷取實體層的類比電壓波形。
- 邏輯解碼與類比波形共用同一時間基準，點選錯誤訊框即可跳到對應波形
- 硬體同步觸發捕捉間歇性故障的瞬間，不必靠手動觸發碰運氣
- 眼圖分析與電氣特性測量以 CAPL 腳本自動執行，減少人為誤差
- 硬體更換或驅動更新後，能快速比對新舊波形差異，確認未引入實體層風險
為什麼這樣架：技術判斷與往前一步
什麼是整合式示波器解決方案？
在現代車載網路開發與測試中，確保通訊品質不僅僅依賴於軟體協定的正確性，物理層的電氣特性同樣扮演著至關重要的角色。位元訊號的電壓準位、上升下降時間以及干擾雜訊，任何微小的偏差都可能導致通訊錯誤甚至系統失效。整合式示波器解決方案正是為了應對這些挑戰而設計，它將強大的示波器功能深度整合至 CANoe 環境中，讓工程師能夠在單一軟體介面上，同時從邏輯層與物理層視角深入剖析網路行為，實現前所未有的全方位診斷。

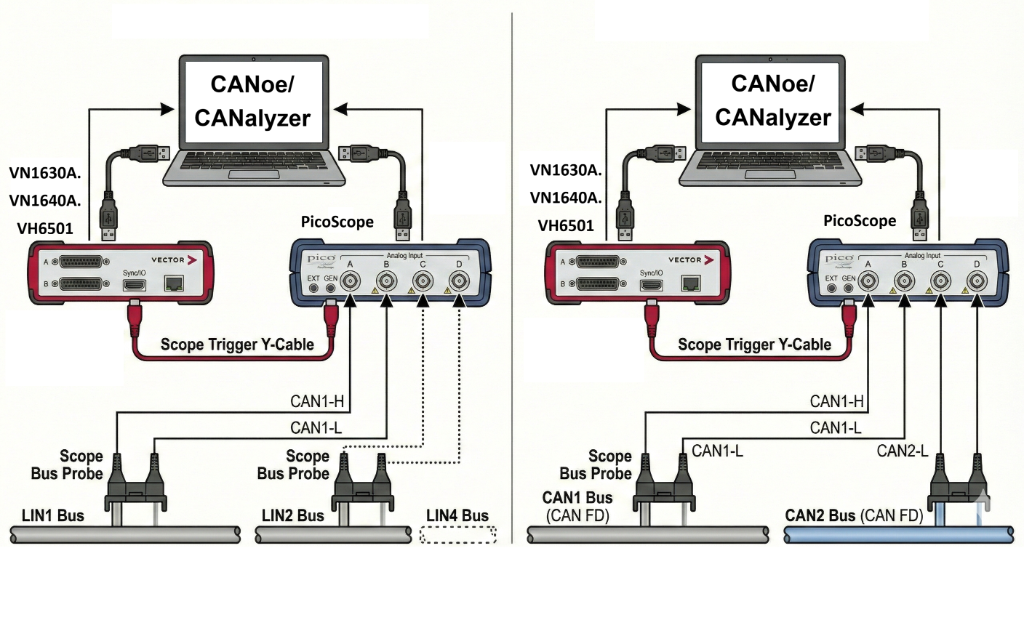

核心功能與技術優勢
訊號雙重擷取
測試系統運作時，透過網路介面卡接收匯流排上的數位訊息，同時利用高頻示波器探棒並聯擷取實體層的類比電壓訊號。
硬體同步觸發
當網路介面卡偵測到特定事件（如封包起始、錯誤訊框出現或特定 ID），會透過專用同步線立即觸發示波器進行採樣，確保兩者時間基準完全一致。
軟體整合分析
所有資料匯入 CANoe 平台。追蹤視窗顯示數位解碼內容，示波器視窗則顯示同步的波形。工程師點選追蹤視窗中的錯誤訊框時，示波器視窗會立即跳轉並展開該訊框對應的電壓波形供詳細檢查。
自動化測量輸出
透過預先編寫的 CAPL 自動化腳本，系統可針對擷取的波形自動執行眼圖分析、電氣特性測量（如電壓準位、升降時間），並生成最終測試報告。
歐特莫夫的技術服務流程
我們運用此工具提供涵蓋產品開發全生命週期的技術服務：
網路設計早期驗證
在車輛原型開發初期，利用 Scope 分析網路拓樸、線束長度變化及終端電阻配置對訊號品質的影響，及早發現訊號反射、振鈴或衰減過大等物理層問題並進行優化。
ECU 實體層一致性測試
針對單一控制器或感測器，依據 OEM 或 ISO 國際標準規範，自動化驗證其物理層輸出特性。確保在各種工作條件下，其電壓準位與時序參數皆符合要求。
複雜通訊故障深度除錯
當車輛出現難解的偶發性錯誤訊框或功能失效時，我們設定進階的協定級觸發條件（如觸發 CAN Error Frame），精準捕捉故障瞬間的波形，分析是否因電磁干擾、接地不良或電源波動導致。
基於變更的迴歸測試
當 ECU 進行硬體元件更換（如 Transceiver 晶片）或軟體驅動層更新後，必須執行基於變更的測試。我們利用此方案快速比對新舊版本的物理波形差異，確保變更未引入潛在的實體層風險或降低抗干擾能力。
常見問題
為什麼要把示波器整合進 CANoe，而不是分開用？
分離式工具下，工程師得在數位協定解碼與類比波形之間反覆手動比對，偶發錯誤幾乎對不上時間點。整合後兩者共用同一時間基準、硬體同步觸發，點選錯誤訊框就能看到當下波形，除錯效率大幅提升。
這套方案能捕捉偶發性的間歇故障嗎？
可以。透過協定感知的智慧觸發（如觸發 CAN Error Frame），當網路介面偵測到特定事件時立即硬體觸發示波器採樣，精準捕捉只在特定條件或長時間運行下才出現的故障瞬間。
物理層一致性測試可以自動化嗎？
可以。以預先編寫的 CAPL 腳本自動執行眼圖分析與電氣特性測量（電壓準位、升降時間等）並生成報告，取代重複繁瑣的人工量測，也降低人為誤差。
什麼時候特別需要這套方案？
高速通訊（CAN FD、車載乙太網）物理層訊號容忍度低，雜訊、反射或阻抗不匹配就可能導致通訊失敗；以及 ECU 更換 Transceiver 晶片或更新驅動後要做基於變更的回歸測試時，都特別需要邏輯＋物理的同步分析。
