VIO SYSTEM

嵌入式系統的測試通常需要複雜且昂貴的測試解決方案,因此這些解決方案通常只在開發過程的後期階段使用。使用 VIO System,可以更早地進行 I/O 測試。
其設計非常適合在實驗室工作台上使用,即使在開發過程的最早階段,也能進行持續的測試和模擬。無論是傳感器、執行器還是完整的 ECU 在硬體/軟體開發階段需要進行測試,VIO System 都能滿足所有需求。

VIO SYSTEM 優點

VIO SYSTEM 應用範圍

在開發的早期階段,嵌入式系統的測試往往受到限制或無法進行,因為目標硬體尚未到位,且開發通常在沒有合適測試系統的評估板上進行。

VIO System 解決了這個問題。它旨在透過早期測試加快硬體/軟體問題的識別,從而減少對大規模系統級 HIL 測試的需求。

其多功能性可應用於廣泛的行業。無論在汽車、航空航天、鐵路、醫療還是工業領域,只要需要在工作場所進行 I/O 測試,VIO System 都能更快地發現和修復錯誤。

板層級整合測試

VIO System 非常適合在接近真實的環境中,於開發的早期階段測試系統元件。其剛好的尺寸能夠在任何開發者的工作站上使用,以快速發現和修正錯誤。

在 V 模型中, VIO System 專注於整合測試,並使得完整的測試週期能夠在短時間內重複進行。這可以顯著加快測試運行速度,尤其是由大型團隊執行時。

可擴展性

VIO System 機箱最多可以容納 12 塊插卡。如果測試項目需要更多 I/O,則可以透過串連的方法建立多個機架的系統。每個額外的VIO System 都連接到前一系統的主機上行卡,最多可以串聯 10 個機架。

在跨單元測試中更新個別訊號時,僅需重新傳輸部分訊號,顯著降低數據傳輸速率。整個系統由 CANoe 控制。配置過程與單一 VIO System 一樣,自動化且直觀。

將新硬體整合到現有系統中

在將新硬體整合到現有系統中時,可能需要使用 VIO System 對新硬體進行測試,同時透過現有的 HIL 測試(例如,使用 VT System)來驗證現有系統對新硬體的反應。對使用者來說,一大優勢是:兩個系統的整合和操作都可以在單個 CANoe 實例中進行。

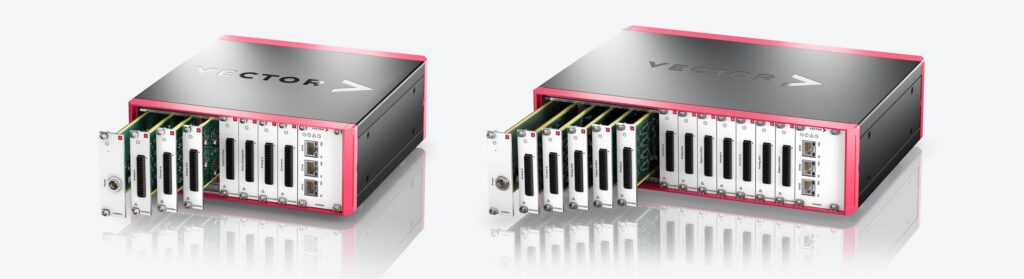

VIO SYSTEM 機體

VIO9007

VIO9007 提供 9 個卡槽。其中一個卡槽專用於電源卡,另一個卡槽用於主機上行卡。剩餘的 7 個卡槽可以安裝任何 I/O 卡,或保持空置。

VIO9012

VIO9012 提供 14 個卡槽。其中一個卡槽專用於電源卡,另一個卡槽用於主機上行卡。剩餘的 12 個卡槽可以安裝任何 I/O 卡,或保持空置。

VIO System 插卡

基礎設施

VIO6010
VIO6010
主機上行卡配備 1 個 1 Gbit/s Ethernet
VIO6020
VIO6020
主機上行卡配備 3 個 1 Gbit/s Ethernet
VIO8904
VIO8904
電源插卡提供 3.3 V / 10 V 和 40 W 功率
VX1161.22B
VX1161.22B
主機上行卡,用於與 VX1161.11 電源t插卡配合使用
VX1161.11
VX1161.11
電源插卡,用於更高功率或擴大輸入電壓範圍

類比 I/O

VIO1008
VIO1008
電壓測量插卡,支援高達 ±60 V,擁有 8 個通道
VIO1804
VIO1804
電流測量插卡,支援高達 ±5 A,擁有 4 個通道
VIO2004
VIO2004
刺激插卡,支援高達 ±20 mA 的輸出電流和高達 10 V 的輸出電壓

數位 I/O

VIO4028
VIO4028
數位 I/O 插卡,支援 TTL/LVTTL 標準和 PWM 功能,擁有 28 個通道

繼電器功能

VIO5010
VIO5010
繼電插卡,支持 60 V / 1 A 連接,擁有 10 個通道

網絡介面

VX1161.41A
VX1161.41A
網絡插卡,用於測量 6 個 CAN 通道
VX1161.41B
VX1161.41B
網絡插卡,用於測量 6 個 CAN 通道及 1 個 FlexRay 通道
